Cisco Packet Tracer #

Cisco Packet Tracer ist eine von Cisco entwickelte Netzwerksimulationssoftware zur Modellierung, Konfiguration und Analyse von Computernetzwerken in einer virtuellen Umgebung. Die Software wird primär im Bildungsbereich eingesetzt und ist ein zentraler Bestandteil der Cisco Networking Academy zur Vorbereitung auf Zertifizierungen wie CCNA.

1. Allgemeine Beschreibung #

Cisco Packet Tracer ermöglicht die realitätsnahe Nachbildung von Netzwerkinfrastrukturen ohne den Einsatz physischer Hardware. Anwender können Netzwerke visuell entwerfen, Geräte konfigurieren und Kommunikationsprozesse simulieren. Ziel ist es, sowohl theoretische Kenntnisse als auch praktische Fähigkeiten im Bereich der Netzwerktechnik zu vermitteln.

Die Software kombiniert dabei eine grafische Benutzeroberfläche mit einer simulationsbasierten Engine, die Netzwerkprozesse nachvollziehbar darstellt.

2. Architektur und Funktionsweise #

Cisco Packet Tracer basiert auf einer ereignisgesteuerten Simulationsumgebung. Netzwerkgeräte werden als virtuelle Instanzen abgebildet, deren Verhalten an reale Cisco-Geräte angelehnt ist.

Zentrale Komponenten: #

• Device Models: Virtuelle Abbilder von Routern, Switches, Endgeräten und IoT-Komponenten
• Simulation Engine: Berechnet Paketflüsse und Netzwerkverhalten
• User Interface: Grafische Oberfläche zur Erstellung und Verwaltung von Topologien
• Protocol Emulation: Teilweise Emulation von Netzwerkprotokollen (z. B. ARP, ICMP, OSPF)

3. Hauptfunktionen im Detail #

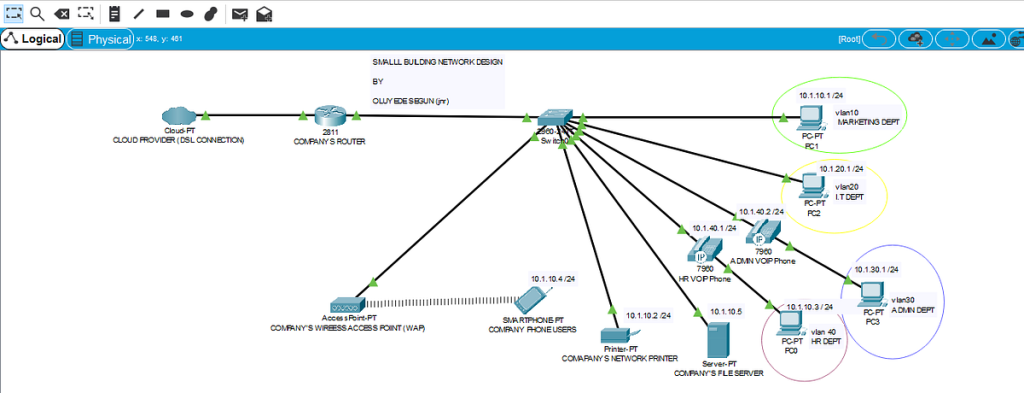

3.1 Netzwerkdesign und Topologieerstellung #

• Drag-and-Drop-basierte Erstellung von Netzwerken
• Unterstützung von logischen und physischen Topologien
• Verbindung von Geräten über unterschiedliche Schnittstellen (Ethernet, Serial, Wireless)
• Darstellung von Netzwerken in Echtzeit

3.2 Gerätekonfiguration #

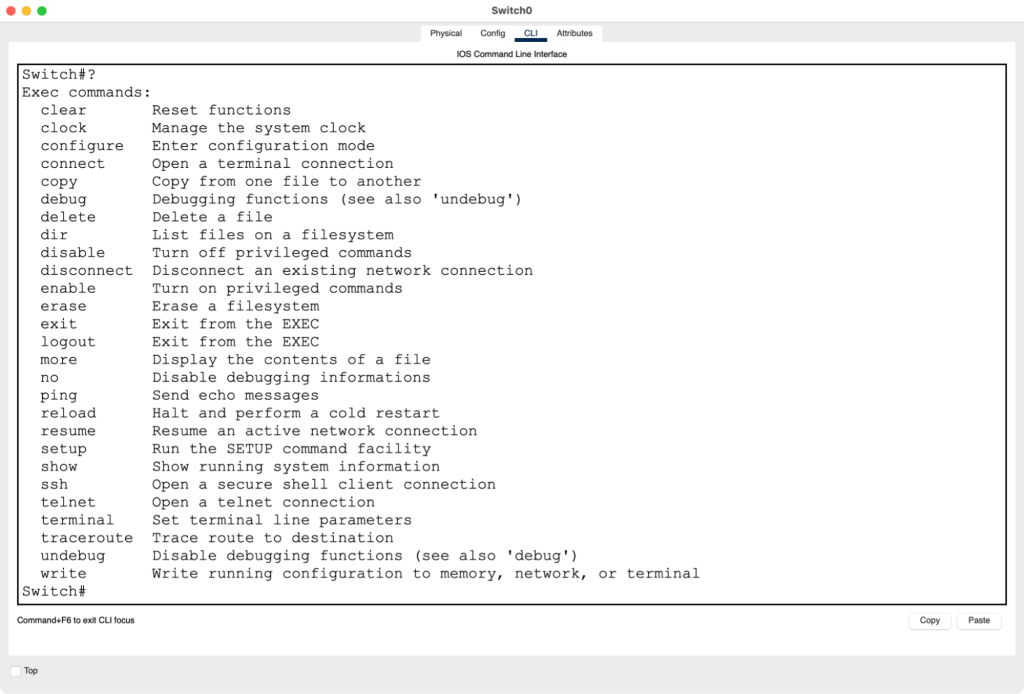

CLI (Command Line Interface) #

• Simulation der Cisco IOS-Umgebung
• Eingabe von Befehlen wie:
  • ip address
  • interface
  • router ospf
  • vlan
• Realitätsnahe Konfigurationsübungen

GUI-basierte Konfiguration #

• Alternative Konfiguration über grafische Menüs
• Besonders geeignet für Einsteiger

3.3 Unterstützte Technologien #

Cisco Packet Tracer deckt eine Vielzahl grundlegender Netzwerkfunktionen ab:

Layer 2 (Switching) #

• VLAN-Konfiguration
• Trunking (802.1Q)
• MAC-Adress-Tabellen

Layer 3 (Routing) #

• Statisches Routing
• Dynamische Routingprotokolle:
  • RIP
  • OSPF
  • EIGRP (eingeschränkt)

Netzwerkdienste #

• DHCP (Dynamic Host Configuration Protocol)
• DNS (Domain Name System)
• HTTP/HTTPS Server
• FTP

Sicherheitsfunktionen #

• Access Control Lists (ACLs)
• Port Security (grundlegend)

Drahtlose Netzwerke #

• WLAN-Konfiguration
• Access Points und mobile Geräte

IoT (Internet of Things) #

• Simulation von Smart Devices (z. B. Sensoren, Kameras)
• Automatisierungsszenarien

3.4 Simulation und Analyse #

Ein wesentliches Merkmal ist der Simulation Mode, der detaillierte Einblicke in Netzwerkprozesse ermöglicht:

• Visualisierung einzelner Datenpakete
• Schrittweise Analyse von Protokollen (z. B. ARP-Request, ICMP Echo)
• Darstellung von Paketwegen durch das Netzwerk
• Fehlerdiagnose durch gezielte Analyse

Zusätzlich gibt es den Realtime Mode, in dem das Netzwerkverhalten ohne Unterbrechung simuliert wird.

4. Didaktische Funktionen #

Cisco Packet Tracer ist speziell für Lernzwecke konzipiert:

• Activity Wizard: Erstellung interaktiver Übungen und Prüfungen
• Bewertungssystem: Automatische Überprüfung von Konfigurationen
• Vorgefertigte Labore: Szenarien für typische Netzwerkprobleme
• Multiuser-Funktion: Zusammenarbeit mehrerer Nutzer in einer Simulation

5. Einsatzgebiete #

• Berufsausbildung im IT-Bereich
• Hochschulbildung (Informatik, Netzwerktechnik)
• Selbststudium und E-Learning
• Vorbereitung auf Zertifizierungen wie CCNA

6. Systemanforderungen (typisch) #

• Betriebssystem: Windows, Linux oder macOS
• Moderner Prozessor (empfohlen: Mehrkern-CPU)
• Mindestens 4 GB RAM (empfohlen mehr für komplexe Topologien)
• Grafische Benutzeroberfläche erforderlich

7. Vorteile #

• Kostenfrei im Rahmen der Cisco Networking Academy verfügbar
• Realitätsnahe Simulation von Netzwerken
• Intuitive Bedienoberfläche
• Kombination aus Theorie und Praxis
• Sicheres Testen ohne Risiko für reale Systeme

8. Einschränkungen und Grenzen #

• Keine vollständige Emulation echter Cisco IOS-Funktionalitäten
• Begrenzte Unterstützung komplexer Enterprise-Netzwerke
• Teilweise vereinfachte Protokollimplementierungen
• Nicht geeignet für produktive Netzwerkanalysen

9. Abgrenzung zu anderen Tools #

Im Vergleich zu professionellen Netzwerk-Emulatoren wie:

• GNS3
• EVE-NG

ist Cisco Packet Tracer stärker auf didaktische Zwecke ausgelegt, während andere Tools eine tiefere und realitätsnähere Emulation bieten.

10. Fazit #

Cisco Packet Tracer stellt ein leistungsfähiges und praxisorientiertes Werkzeug zur Vermittlung von Netzwerkkenntnissen dar. Durch die Kombination aus visueller Modellierung, CLI-basierter Konfiguration und detaillierter Simulation eignet sich die Software sowohl für Einsteiger als auch für fortgeschrittene Lernende. Trotz gewisser Einschränkungen bietet sie eine solide Grundlage für das Verständnis moderner Netzwerktechnologien.
